Aerofotogrammetria con drone (SAPR)

La fotogrammetria è una tecnica di rilievo indiretto che consente di ricavare dati metrici (forma, dimensione e posizione) di un oggetto, di una struttura o di una porzione di territorio tramite l’utilizzo di fotocamere digitali per l’acquisizione e l’analisi di fotogrammi stereometrici.

Tramite l’ausilio di software dedicati, l'utilizzo della fotogrammetria da drone e/o terrestre integrata al rilievo topografico tradizionale per l’acquisizione dei punti di controllo a terra (GCP), consente di validare metricamente la superficie rilevata, ricavando dati con precisione centimetrica, permettendo, così, di ottenere la stessa affidabilità, completezza e fruibilità del rilievo tradizionale, unite alla grande densità di punti per unità di superficie, alla velocità e alla sicurezza delle operazioni di campagna, garantite dall'utilizzo del drone.

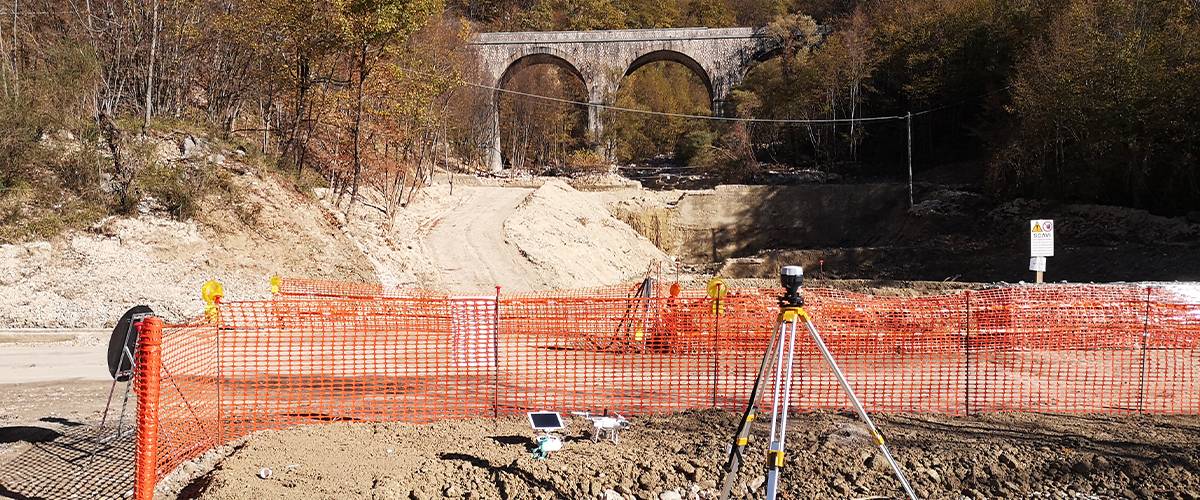

I punti di controllo a terra (GCP), acquisiti tramite ricevitore satellitare GNSS o con Stazione Totale Robotica possono essere materializzati sull’area da rilevare tramite target di grandezza e colori variabili (60 x 60 cm – 40 x 40 cm – 20 x 20 cm) oppure sono individuati su punti naturali e oggetti reperiti sul luogo (tombini, caditoie, segnaletica orizzontale, tavolati in legno, pietre) e risultano indispensabili per poter validare metricamente e georiferire il modello fotogrammetrico in un sistema di riferimento noto.

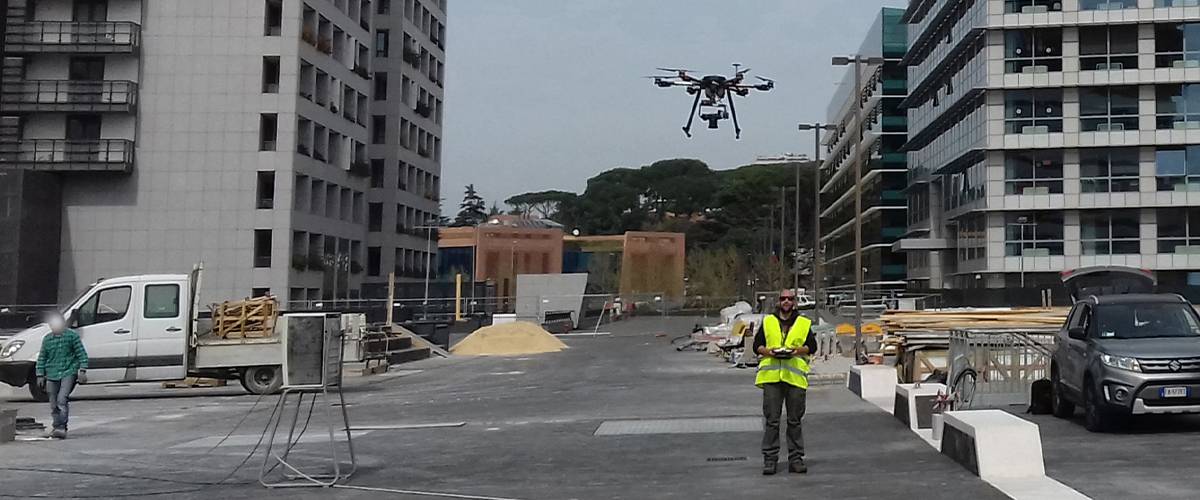

Recentemente è stato effettuato un upgrade sia sul S.A.P.R. esacottero (FlyTop FlyNovex) che quadricottero (DJI Phantom 4 Pro) grazie all’installazione di un’antenna GNSS RTK/PPK a bordo e un nuovo ricevitore satellitare GNSS a terra (Emlid Reach RS2), che ci permette di ridurre ulteriormente i tempi di acquisizione dati sul campo in quanto non è necessario materializzare e rilevare un elevato numero di punti di controllo a terra (GCP).

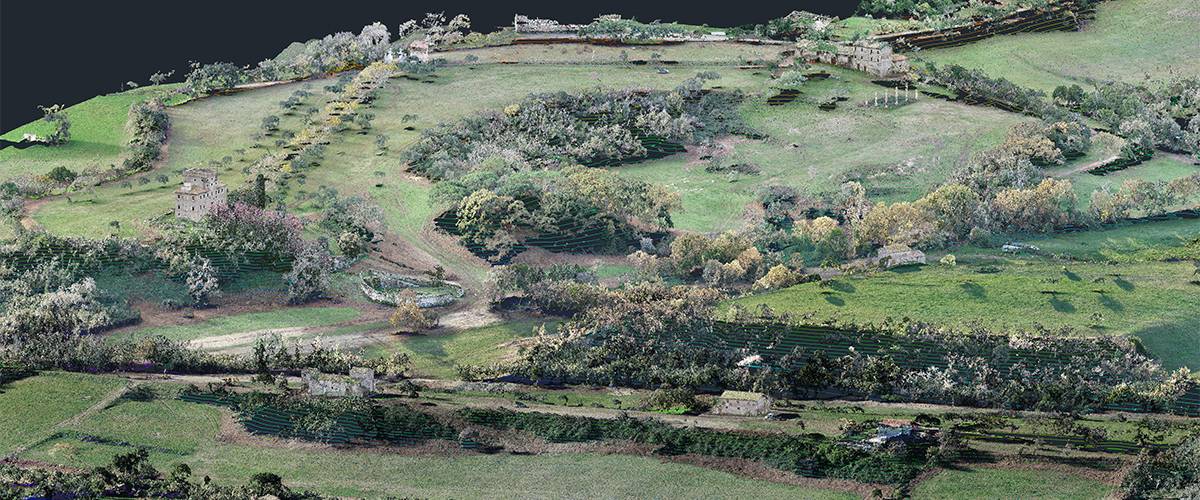

Al termine del processo di elaborazione del modello fotogrammetrico si ottiene il modello 3D a nuvola di punti densa dal quale si può generare il modello a mesh e successivamente applicare le texture ad alta definizione, oppure creare il modello digitale di superficie (DSM) e di Terreno (DTM) dal quale è possibile estrapolare curve di livello, sezioni e profili dell’entità rilevata.

Il modello 3D a nuvola di punti densa ottenuto dal processo fotogrammetrico può essere unito con le scansioni 3D acquisite con il Laser Scanner al fine di ottenere un unico modello 3D affidabile e preciso dell’entità rilevata.

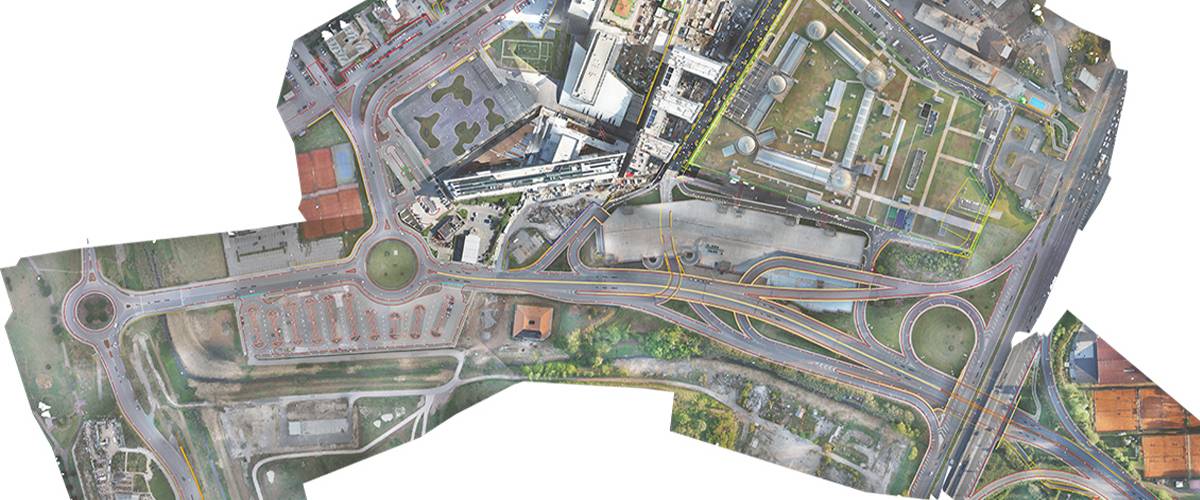

Inoltre, possiamo ottenere ortofotopiani nadirali ad alta risoluzione, georeferenziati in un sistema noto, che si possono importare in ambiente CAD o GIS e che forniscono preziose informazioni riguardanti il suolo, la vegetazione, lo stato dei manufatti e delle coperture degli edifici, oppure generare ortofotopiani prospettici per ricavare l’architettura e/o lo stato di degrado delle facciate di un edificio o di un monumento.

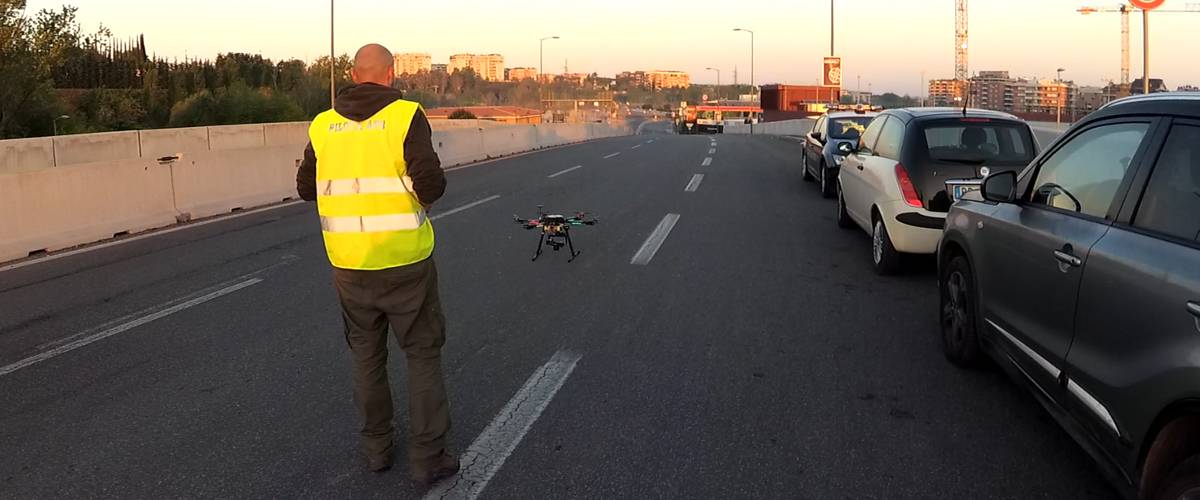

Un ulteriore vantaggio della fotogrammetria aerea tramite drone consiste nella possibilità di monitorare velocemente i cambiamenti dei territori soggetti a dissesto idrogeologico e determinare la loro evoluzione in maniera tempestiva e periodica, così come per il monitoraggio di cantieri edili, oppure aree di difficile accesso, come le coperture degli edifici, ottenendo sempre un grande livello di dettaglio e riducendo notevolmente i tempi di rilievo ed i relativi costi, senza la necessità di montare impalcature o sovrastrutture simili e senza esporre gli operatori a rischi eccessivi.

GeoDato (Studio Tecnico Davide Tognazzi) è riconosciuto Operatore SAPR e tutti gli aeromobili sono certificati secondo il regolamento ENAC per effettuare operazioni specializzate critiche (CRO) di categoria Very light (VL) e Light (L)

- Autorizzazione per effettuare operazioni Specializzate non Critiche n°5176 del 17/09/2015 (aggiornato al n°8643 del 27/10/2016) per SAPR esacottero e n°15339 del 26/10/2017 per SAPR quadricottero;

- Autorizzazione per effettuare operazioni Specializzate Critiche n°6556 del 17/10/2016 e n°10251 del 18/05/2017 per SAPR esacottero e n°16832 del 07/12/2017 per SAPR quadricottero;

AMBITI DI APPLICAZIONE:

Ambiente e Territorio:

Rilievi 3D e monitoraggio di cave, aree di deposito ed aree territoriali
Rilievi 3D e monitoraggio di dissesti, movimenti franosi, versanti, ghiacciai
Rilievi 3D di fiumi, torrenti, fossi e canali, laghi, invasi, argini e scogliere
Rilievi 3D di aree sotterranee, cunicoli e grotte (tramite integrazione con scansioni laser)

Archeologia e Tutela dei Beni Culturali:

Rilievi 3D di edifici di carattere archeologico, storico, artistico, culturale e di culto
Rilievi 3D di monumenti di carattere archeologico, storico, artistico, culturale e di culto
Rilievi 3D piazze, strade, gallerie, ponti di carattere archeologico, storico, artistico, culturale e di culto

Architettura ed Ingegneria Civile:

Rilievi 3D di edifici civili, industriali e di carattere pubblico
Rilievi 3D di dettaglio urbano di piazze, strade, gallerie, ponti, viadotti e ferrovie
Rilievi 3D di collettori, condotte, fognature, reti ed impianti idraulici (depuratori, serbatoi, vasche)
Rilievi 3D di elettrodotti, reti ed impianti tecnologici ed industriali
Rilievi 3D di dighe, paratie, muri di sostegno ed opere idrauliche
Rilievi 3D di porti ed imbarcazioni
Rilievi 3D di aeroporti ed aeromobili

Oil & Gas:

Rilievi 3D impianti di estrazione e raffinazione
Rilievi 3D impianti di trasporto e pipelines (tramite integrazione con scansioni laser)
Rilievi 3D strutture offshore (tramite integrazione con scansioni laser e droni subacquei)

Reti geodetiche ed inquadramenti:

Rilievi e riproduzione 3D scene del crimine ed incidenti

ATTIVITÀ:

Elaborazione dati e validazione metrica tramite GCP del modello fotogrammetrico
Generazione Modello 3D a nuvola di punti
Modellazione 3D e creazione di mesh e texture

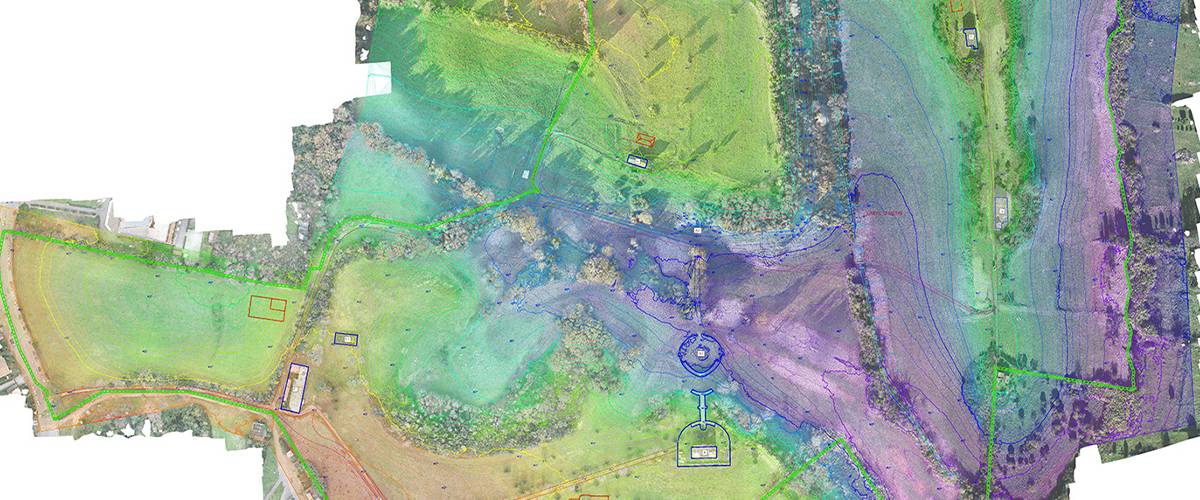

Generazione del Modello Digitale di Superficie (DSM) e del Terreno (DTM) e relative curve di livello
Piante, prospetti, sezioni trasversali e profili longitudinali
Planimetrie e sezioni accurate, particolari costruttivi di oggetti irregolari
Calcolo volumi di sterro o riporto movimenti terra
Ortofoto ad alta definizione ricavate dal modello 3D a nuvola di punti e dalla immagini acquisite
Analisi dei fenomeni deformativi, quadri fessurativi di supporto all’analisi del dissesto e del degrado
Esportazione modello 3D in ambiente CAD per ulteriori lavorazioni
